Tháp Giải Nhiệt Vuông

Tổng quan về tháp giải nhiệt vuông

Tháp giải nhiệt vuông là gì?

Tháp giải nhiệt vuông, hay còn gọi là cooling tower vuông, là một thiết bị được sử dụng để hạ nhiệt độ của nước bằng cách cho nước tiếp xúc trực tiếp với không khí. Quá trình này dựa trên nguyên tắc bay hơi, trong đó một phần nhỏ của nước bay hơi, hấp thụ nhiệt và làm mát phần nước còn lại. Tháp giải nhiệt vuông được thiết kế với hình dạng vuông hoặc chữ nhật, giúp tối ưu hóa không gian lắp đặt và hiệu quả giải nhiệt.

Ưu điểm nổi bật của tháp giải nhiệt vuông

Tháp giải nhiệt vuông mang lại nhiều ưu điểm vượt trội so với các loại tháp giải nhiệt khác, đặc biệt là trong các ứng dụng công nghiệp. Dưới đây là một số ưu điểm chính:

• Hiệu quả giải nhiệt cao: Thiết kế tối ưu cho phép nước tiếp xúc hiệu quả với không khí, tăng cường quá trình bay hơi và làm mát.
• Tiết kiệm không gian: Hình dạng vuông giúp dễ dàng lắp đặt và bố trí trong các khu vực có diện tích hạn chế.
• Chi phí đầu tư hợp lý: So với các loại tháp giải nhiệt khác, tháp giải nhiệt vuông thường có chi phí đầu tư ban đầu thấp hơn.
• Dễ dàng bảo trì và sửa chữa: Cấu trúc đơn giản giúp việc bảo trì, vệ sinh và thay thế các bộ phận trở nên dễ dàng hơn.
• Khả năng tùy biến cao: Có thể điều chỉnh kích thước và công suất để phù hợp với các yêu cầu khác nhau của từng ứng dụng.

Ứng dụng của tháp giải nhiệt vuông trong công nghiệp

Tháp giải nhiệt vuông được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, bao gồm:

• Điện lạnh công nghiệp: Sử dụng trong các hệ thống điều hòa không khí trung tâm, chiller.
• Sản xuất điện: Làm mát cho các nhà máy điện, giúp duy trì hiệu suất hoạt động ổn định.
• Hóa chất và dầu khí: Giải nhiệt cho các quy trình sản xuất hóa chất, lọc dầu.
• Luyện kim: Làm mát cho các lò nung, máy cán thép.
• Nhựa và cao su: Giải nhiệt cho các máy ép phun, máy đùn.
• Thực phẩm và đồ uống: Duy trì nhiệt độ ổn định trong quá trình sản xuất và bảo quản.

Cấu tạo và nguyên lý hoạt động của tháp giải nhiệt vuông

Các bộ phận chính của tháp giải nhiệt vuông

Một tháp giải nhiệt vuông điển hình bao gồm các bộ phận chính sau:

• Vỏ tháp (Casing): Bảo vệ các bộ phận bên trong và định hình cấu trúc của tháp.
• Hệ thống phân phối nước (Water Distribution System): Bao gồm vòi phun hoặc máng phân phối, giúp nước được phân bố đều trên bề mặt vật liệu đệm.
• Vật liệu đệm (Fill Pack): Tăng diện tích tiếp xúc giữa nước và không khí, tối ưu hóa quá trình bay hơi. Có nhiều loại vật liệu đệm khác nhau như tấm tổ ong, dạng lưới...
• Quạt (Fan): Tạo luồng không khí cưỡng bức đi qua tháp, tăng cường hiệu quả giải nhiệt. Quạt có thể được đặt ở phía trên (induced draft) hoặc phía dưới (forced draft) của tháp.
• Bể chứa nước lạnh (Cold Water Basin): Thu gom nước đã được làm mát và cung cấp cho hệ thống sử dụng.
• Tấm chắn nước (Drift Eliminator): Ngăn chặn các giọt nước bị cuốn theo luồng không khí ra ngoài, giảm thiểu thất thoát nước.
• Hệ thống bơm (Pump): Bơm nước nóng từ hệ thống cần làm mát đến tháp giải nhiệt.

Nguyên lý hoạt động cơ bản

Nguyên lý hoạt động của tháp giải nhiệt vuông dựa trên quá trình bay hơi của nước. Nước nóng từ hệ thống cần làm mát được bơm lên đỉnh tháp và phân phối đều trên bề mặt vật liệu đệm. Quạt tạo ra luồng không khí cưỡng bức đi qua vật liệu đệm, tiếp xúc với nước. Một phần nhỏ của nước bay hơi, hấp thụ nhiệt từ phần nước còn lại và làm mát nước. Nước đã được làm mát được thu gom ở bể chứa nước lạnh và được bơm trở lại hệ thống.

Quá trình này được mô tả chi tiết hơn như sau:

1. Nước nóng từ thiết bị hoặc quy trình cần làm mát được bơm vào tháp giải nhiệt.
2. Hệ thống phân phối nước (ví dụ, vòi phun) phun nước nóng thành dạng tia hoặc màng mỏng lên trên vật liệu đệm.
3. Không khí được hút vào (hoặc thổi qua) tháp giải nhiệt thông qua quạt.
4. Nước nóng tiếp xúc trực tiếp với không khí trên bề mặt vật liệu đệm, tạo điều kiện cho quá trình bay hơi.
5. Quá trình bay hơi hấp thụ nhiệt từ nước, làm giảm nhiệt độ của nước.
6. Không khí ẩm, mang theo nhiệt, được thải ra khỏi tháp.
7. Nước mát được thu gom ở đáy tháp và được bơm trở lại hệ thống cần làm mát.

Phân loại tháp giải nhiệt vuông phổ biến

Phân loại theo kiểu dáng và thiết kế

Dựa vào kiểu dáng và thiết kế, tháp giải nhiệt vuông có thể được phân loại thành:

• Tháp giải nhiệt vuông đối lưu tự nhiên: Sử dụng sự chênh lệch nhiệt độ để tạo luồng không khí tự nhiên. Loại này thường có kích thước lớn và hiệu quả giải nhiệt thấp hơn so với tháp đối lưu cưỡng bức.
• Tháp giải nhiệt vuông đối lưu cưỡng bức: Sử dụng quạt để tạo luồng không khí cưỡng bức, tăng cường hiệu quả giải nhiệt. Loại này phổ biến hơn và có nhiều kích thước khác nhau.

Phân loại theo nguyên lý đối lưu

Dựa vào nguyên lý đối lưu, tháp giải nhiệt vuông có thể được phân loại thành:

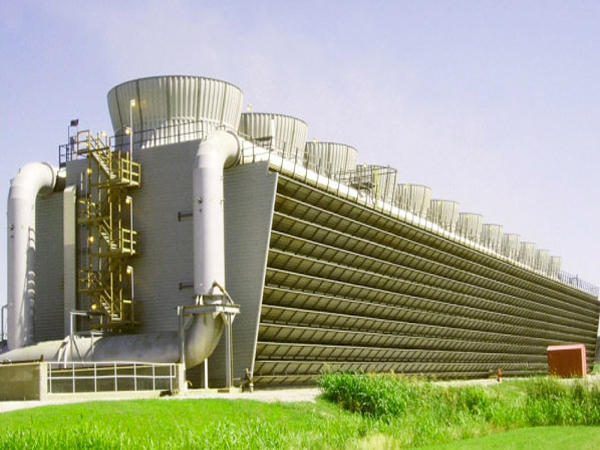

• Tháp giải nhiệt vuông kiểu hút gió (Induced Draft): Quạt được đặt ở phía trên tháp, hút không khí đi qua vật liệu đệm. Loại này có ưu điểm là giảm thiểu tiếng ồn và hạn chế tái tuần hoàn không khí nóng.
• Tháp giải nhiệt vuông kiểu thổi gió (Forced Draft): Quạt được đặt ở phía dưới tháp, thổi không khí đi qua vật liệu đệm. Loại này có ưu điểm là chi phí đầu tư thấp hơn nhưng dễ bị ảnh hưởng bởi điều kiện thời tiết.

Những lưu ý quan trọng khi lựa chọn tháp giải nhiệt vuông

Xác định công suất phù hợp

Việc lựa chọn công suất tháp giải nhiệt phù hợp là yếu tố quan trọng để đảm bảo hiệu quả hoạt động của hệ thống. Công suất tháp giải nhiệt cần được tính toán dựa trên các yếu tố sau:

• Lưu lượng nước cần làm mát: Lượng nước cần được làm mát trong một đơn vị thời gian.
• Nhiệt độ nước đầu vào: Nhiệt độ của nước trước khi vào tháp giải nhiệt.
• Nhiệt độ nước đầu ra mong muốn: Nhiệt độ của nước sau khi được làm mát.
• Nhiệt độ môi trường: Nhiệt độ và độ ẩm của không khí xung quanh.

Sử dụng công thức hoặc phần mềm chuyên dụng để tính toán công suất tháp giải nhiệt chính xác. Lựa chọn tháp có công suất dư tải một chút để đảm bảo hoạt động ổn định trong điều kiện khắc nghiệt.

Lựa chọn vật liệu và độ bền

Vật liệu chế tạo tháp giải nhiệt ảnh hưởng trực tiếp đến độ bền, tuổi thọ và hiệu quả hoạt động của tháp. Cần lựa chọn vật liệu phù hợp với điều kiện môi trường và loại chất lỏng được làm mát. Một số vật liệu phổ biến bao gồm:

• Thép không gỉ (Stainless Steel): Chống ăn mòn tốt, phù hợp với môi trường khắc nghiệt.
• Nhựa gia cường sợi thủy tinh (FRP): Nhẹ, bền, chống ăn mòn và chịu được nhiệt độ cao.
• Gỗ (Wood): Chi phí thấp, nhưng dễ bị mục nát và cần bảo trì thường xuyên.

Đảm bảo các bộ phận của tháp được chế tạo từ vật liệu chất lượng cao và có độ bền cao để đảm bảo tuổi thọ lâu dài.

Đánh giá hiệu quả năng lượng và chi phí vận hành

Hiệu quả năng lượng của tháp giải nhiệt ảnh hưởng trực tiếp đến chi phí vận hành. Cần lựa chọn tháp có hiệu suất cao để giảm thiểu điện năng tiêu thụ. Các yếu tố ảnh hưởng đến hiệu quả năng lượng bao gồm:

• Thiết kế vật liệu đệm: Vật liệu đệm có diện tích tiếp xúc lớn và khả năng phân phối nước đều sẽ giúp tăng hiệu quả bay hơi.
• Hiệu suất quạt: Lựa chọn quạt có hiệu suất cao và tiết kiệm điện.
• Hệ thống điều khiển: Sử dụng hệ thống điều khiển thông minh để điều chỉnh tốc độ quạt và lưu lượng nước theo nhu cầu thực tế.

Ngoài ra, cần xem xét chi phí bảo trì, sửa chữa và thay thế các bộ phận để đánh giá tổng chi phí vận hành của tháp giải nhiệt. Liên hệ.
